什么时候应该垂直安装防爆电动机?

发布时间:2023-01-04 点击数:162


立式泵电机由 US Motors(现为 Nidec)于 1920 年代初发明,在农业灌溉应用中取代了卧式电机。这有助于解决在非设计应用中使用卧式电机的效率问题和高成本问题。事实上,在完全相同的应用中,立式泵电机的效率比垂直安装的卧式电机高 30%

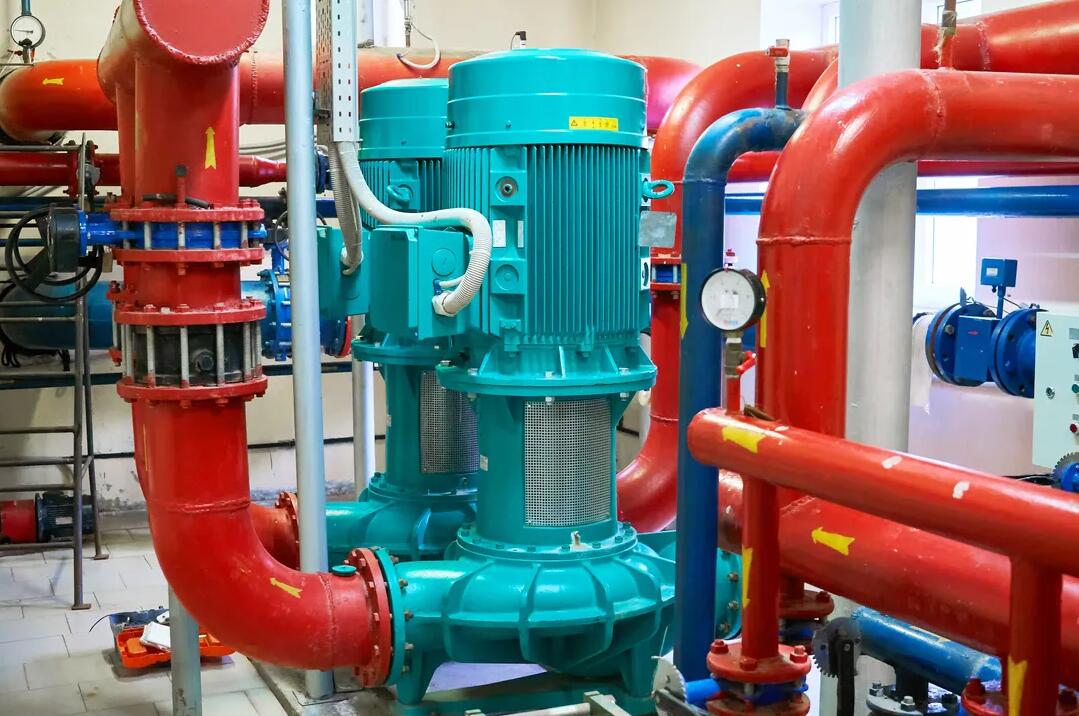

两个立式发动机涂成蓝色,泵连接到涂成红色的管道。



在本文中,我们将揭示卧式和立式电机之间的差异,以及这些差异如何使立式电机更适合某些应用。


立式应用中的卧式电机

卧式电机最初用于所有立式应用,因为没有其他选择。即便如此,您“可以”将水平电机用于垂直应用,但您可能不想这样做。垂直安装的卧式电机需要稳定的安装底座,因为任何移动或变形都会立即或最终导致错位和振动问题,从而过早磨损轴承。但是您仍然会经常发现在小型泵和齿轮箱应用中垂直安装卧式电机,因为轴向载荷仍然很低,不会造成很大损坏。



立式法兰安装电动机

立式和卧式电动机在设计、安装和操作方式以及推荐的维护做法方面有所不同。您对特定电机的了解和了解越多,它的运行效果就越好,使用寿命也就越长。垂直法兰安装电动机在垂直应用中更加耐用和可靠,因为它们的设计和制造是为了处理这些应用中的高轴向载荷,而不是水平应用中的径向载荷。



立式电机应用

立式电机是专为可变和恒转矩应用而设计的专用电机,例如泵、风扇、压缩机、起重机、传送带和其他低惯性可变转矩应用。


安装

立式电动机直接连接到它们驱动的设备。因此,正确安装至关重要。不正确的安装会导致严重的操作问题,从而损坏电机。



立式电机垂直安装在法兰座上。选择要安装的正确电机时,有两个重要尺寸需要注意,它们在电机图纸上标为 BD BX


BD是指电机精密加工的安装座(电机底座尺寸)。而 BX 是指联轴器的孔尺寸。这些尺寸的差异公差非常低(0.001-0.0015 英寸,具体取决于电机的尺寸),因为安装精度对于轴承系统(由于未对准和振动)以及电机本身的使用寿命至关重要。



帧后缀

框架名称或框架编号告诉用户框架尺寸、尺寸和安装类型。框架名称由 NEMA 设定,对所有电机品牌通用,以便在需要时实现互换。车架号是表示在杆身中心和脚底之间的车架尺寸。框架后缀字母(直接跟在数字后面的字母)表示变化。下面是表示垂直电机的框架字母。您可以在NEMA的文档中找到框架尺寸。



V - 仅表示垂直安装。



P——表示立式P座电机。



VP – 立式、实心轴、单相和多相、直接连接、鼠笼式感应电机,用于立式和涡轮泵应用,尺寸见第 18.237 节。



P & PH – 用于立式涡轮泵应用的立式空心轴交流鼠笼式电机,尺寸见第 18.238 节。



LP & LPH – 立式、实心轴、单相和多相、直接连接、鼠笼式感应电机,用于化学过程管道泵应用,尺寸见第 18.251 节。这些马达在马达中有推力轴承。



HP & HPH – 与 LP & HPH 相同,但电机中没有推力轴承。



实心轴与空心轴

在查看上面的框架后缀时,您可能会注意到一些电机具有实心轴,而其他电机具有空心轴。为什么不同?这里的关键是电机安装到泵的方式不同。在实心轴设置中,电机通过外部安装的联轴器连接到电机底部附近的泵轴。联轴器是“键控”的,以允许泵推力传递到电机轴并使扭矩到达泵。实心轴电机通常用于储罐和浅水泵应用。



在空心轴设置中,电机通过一体式安装的驱动联轴器连接到靠近电机顶部的泵轴。这意味着泵头轴向上延伸穿过空心电机轴,并通过电机顶部的调节螺母连接到轴上。调节螺母将泵轴抬高并支撑电机轴和轴承上的重量和推力,并且允许垂直调节叶轮,这是出于各种原因所需要的。由于泵轴和电机轴连接在一起,它们一起旋转,从而在两台设备之间创造了更高的机械稳定性。空心轴电机通常用于深井应用。



立式电机轴承系统

卧式电机和立式电机之间最关键的设计差异在于轴承系统。立式电机中的轴承系统设计用于承受沿电机轴以线性方向传递的高轴向载荷,而径向载荷垂直于电机轴。设计简单,只有一个推力轴承和一个导向轴承。推力轴承负责吸收轴向载荷并将其分配到支架或固定外壳中,使立式电机轴承系统能够承受比卧式电机轴承系统所能承受的轴向载荷高一千倍。



推力

推力载荷是直接来自转动机构并指向转动机构的力的总测量值。推力容量是电机处理其推力负载的计算能力。立式电机的推力容量必须高于其承受的总轴向力,其中包括转子、泵轴和叶轮的重量,以及将液体提升到表面所需的总动态力。



您可以在市场上找到普通、中型和高推力电机:

正常推力:卧式电机 - 对轴承系统施加的外部推力非常小或没有。

中等推力:直列式泵电机——泵叶轮安装在电机轴上,推力轴承位于电机底部。

高推力:高推力电机能够处理超过 100%175% 300% 推力容量的推力负载。推力轴承位于这些电机的顶部。



立式电机外壳

由于立式电动机最常用于泵应用,因此最常见的是全封闭式冲洗外壳,例如全封闭非通风 (TENV) 或全封闭风扇冷却 (TEFC) 外壳。但您可能还会发现防爆、I 型防风雨或 II 型防风雨外壳(在此处了解有关 WPI WPII 外壳的更多信息)。



概括

电动机可以垂直安装吗?简单地说,是的。但要延长电机的使用寿命并使其发挥最佳性能,您需要为立式应用选择立式电机。欢迎选购佳木斯防爆电机有限公司的防爆电机,如果有什么需要请联系:0454-8337277
